位于西山下

、滇池邊的云南電網電力調度控制中心及信息業務用房項目，氣派莊嚴
，巍然佇立
，占地面積約5.77萬平方米，總建設面積約14萬平方米
，地上5層
，地下2層
，由六個單體工程組成，合同總額達21億
，機電安裝工程造價約1.6億
，是安裝分公司承接的房建類項目體量之最
。本項目承擔著調度控制中心、信息技術業務用房
、95598呼叫中心
、生產運行中心、高海拔絕緣材料性能試驗研究實驗室
、帶電作業技術業務用房、昆明電力交易中心
、省級檔案室等職能作用。




▲云南電網電力調度中心及信息業務用房項目



布規劃于大局 見責任于細微

       謀定而后動，知止而有得

。自項目中標后
，公司迅速集中優勢資源
，謹慎挑選精兵強將，組成一支精干高效
、戰斗力強的項目團隊“跑步”進場，快速推進各項建設任務
。本項目機電安裝工程涵蓋電氣
、給排水
、通風與空調
、智能建筑等方面
，這些都是項目經濟價值的重要體現。除了涉及范圍廣泛以外
，業主對機電安裝技術要求也非常高
，專業性和復雜性并存
。因此
，項目團隊遵循“百年大計
、質量第一”的原則
，堅持創建“魯班獎”目標不變
，加強策劃質量、施工質量
、設備質量管控，確保建成優質工程
。



       針對多項施工難題

，項目團隊統籌策劃各項工作，多次召開專題會議研究施工計劃
，以控制細部做法和提升觀感效果為著力點
，制定詳細的技術策劃，對施工重點難點如：給水機房
、消防機房
、空調機房
、變配室、管道井
、廊道綜合管道布置等機電
、管線集中的部位
，及時與設計水
、電
、風
、智能各專業技術人員溝通，做好協調與商榷
，共同配合
、統籌安排
、合理優化、集中把關，理順各專業的邏輯關系
，為工程施工的順利推進提供強有力的技術保障
。



知難而勇進 展現新作為

       2022年開始，項目部正式迎來了機電安裝高峰期

，為切實保障工程施工質量，面對生產任務重
、標準高
、要求嚴、難度大的局面
，項目部嚴格按照前期編制的施工方案
，結合現場實際情況
，不斷創新完善管道路線規劃，多措并舉
、職責分工、施工管理
，突破了一系列質量關卡。



1.信息化施工：打造BIM應用和項目管控平臺

       本項目所涉及專業較多

，特別是樓層走廊和設備管線之間的位置，局部管線及設備相對集中
，管道交叉碰撞現象嚴重，尤其是橋架與通風管道的容積比較大
，消防噴淋和給水管道的數量多
，管徑大小不一等等
，安裝分公司組織BIM設計專業團隊，現場進行實測實量
，充分考慮廊道層高
、空間條件
、安裝的可行性以及圖紙和規范的要求
，計算各種管線的理論重量，將給排水
、強弱電
、暖通
、消防等專業的圖紙進行優化與深化
，統一規劃、統一布局
，根據現場優化設計綜合支架進行統一布置
，并根據圖紙進行BIM翻模解決碰撞檢測，并通過建立BIM模型
，明確綜合支架的形狀、間距、避讓手段及支架每層擺設的管道專業
、數量要求
，清單輸出，生成預制加工圖
。

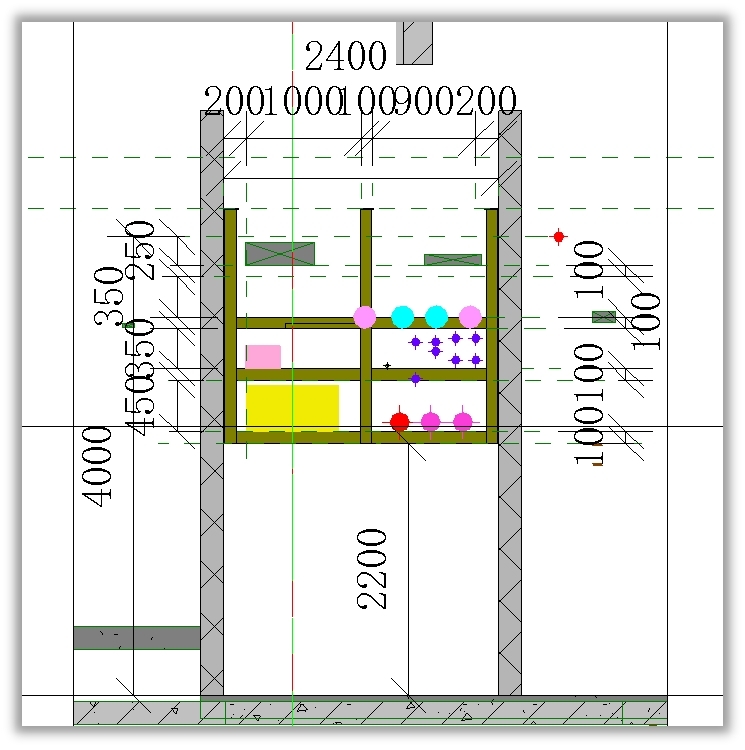

▲綜合支架管線走線清晰、明朗



       通過三維BIM技術優化室外綜合管網布置

，對電氣管線、通信電纜、生活給水
、消防給水
、雨水和污水排水管等進行分層設置，使管線的占用空間分布更加合理
。同時也實現了圖紙集成和可視化
，增加了讀圖效率
，在驗收時可以利用模型與實物的對比，提高驗收質量
，保障后期使用
。

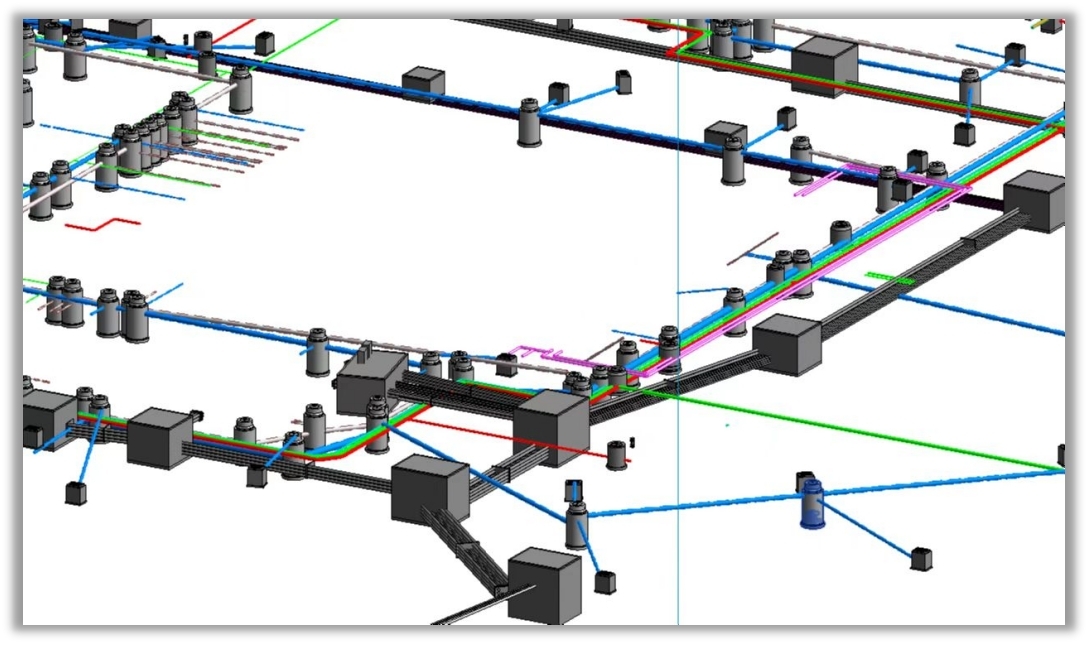

▲室外綜合管網分層布置

，實現圖紙集成化和可視化



2.多方向管道交匯處設置

       本項目A1棟的負一層正好處于地下室管道線路布局的交匯處，為了減少各專業管道之間的交叉碰撞

，項目部在管道未施工前
，策劃好管道交匯處的做法
，將不同方向管道進行不同的高度的分層處理，現場對每一項專業的管道進行標高測量
，對各種管道
、線路
、走向、交叉點
、配件的位置
、支吊架（位置
、形式）等等進行深入的研究，并繪制成管線
、配件的位置排布詳圖、節點圖
、剖面圖、支架位置圖
、支架結構圖等
。在施工過程中，及時跟進
，對影響質量
、觀感的位置及時進行調整
，從而達到管線多而不亂
、排布錯落有序、層次分明
、走向合理、管線交叉處置得當
、安裝美觀的要求
。



▲不同方向管道安裝

，錯落有致，減少碰撞



3.關鍵節點優化：橋架設置及交叉翻彎

       橋架作為本工程建設的重要部分

，施工好壞直接影響工程整體質量，本項目地下一層標高落差大
，電纜橋架平行交叉情況較嚴重。面對這些問題
，項目團隊在施工前
，對設計圖紙進行二次深化
，對強弱電橋架布置進行優化，現場進行測量分析
，制定詳細的電纜橋架二次平面布置圖
，做出配套的橋架
、支吊架設計，包括設計橋架大樣
，以及支吊架各部位平面布置定位
，最終明確各個支架及翻彎橋架填充率、橋架彎曲半徑
、橋架的位置、與各種管道的距離
，提前與橋架供貨商進行聯系
，組織參與現場測量
，對每一個配件進行提前預制
，預制的配件到達現場后根據各構件編號進行組合安裝
，有效提高了施工質量和整體觀感。

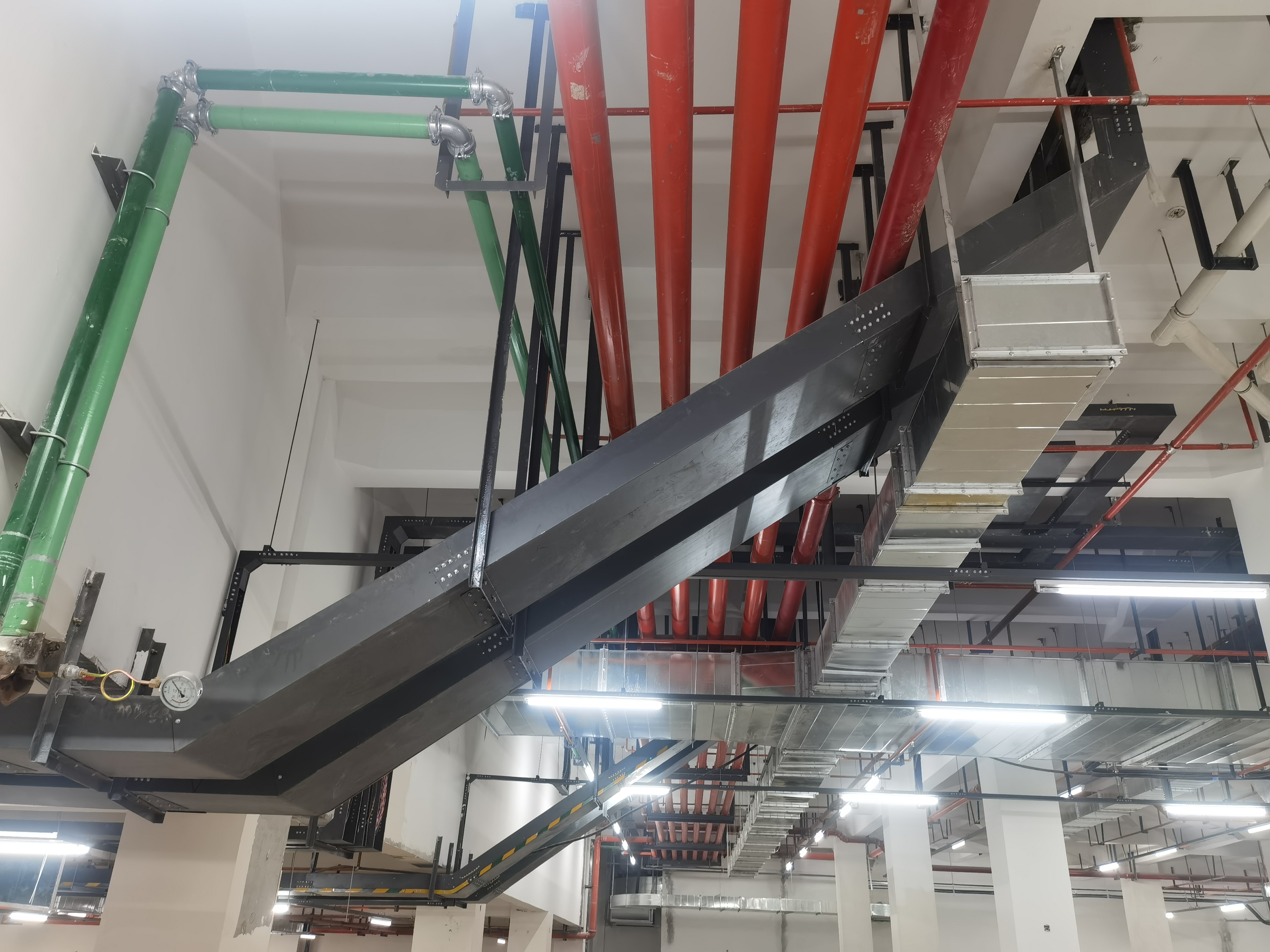

▲電纜橋架翻彎坡度一致

，總體布局合理美觀



4.攻堅克難：大小接地扁鋼色標加工

       本工程地下室包括106臺風機機組

，為提高接地扁鋼整體觀感
，項目部自主研制接地扁鐵色標加工噴涂模具，采用30*3角鋼焊制成45°（135°）500mm*600mm的菱形邊框（可根據實際需求調整大?div id="4qifd00" class="flower right">
。?div id="4qifd00" class="flower right">
，在邊框兩側焊上提耳和腳踏板
，然后在框內每隔100mm設置一道寬100mm分隔板
，最后在磨具底部接觸面安裝一層橡膠或其他柔性材料
，防止噴涂油漆時因磨具與扁鐵接觸面不緊密導致串色、分隔線條模糊
。

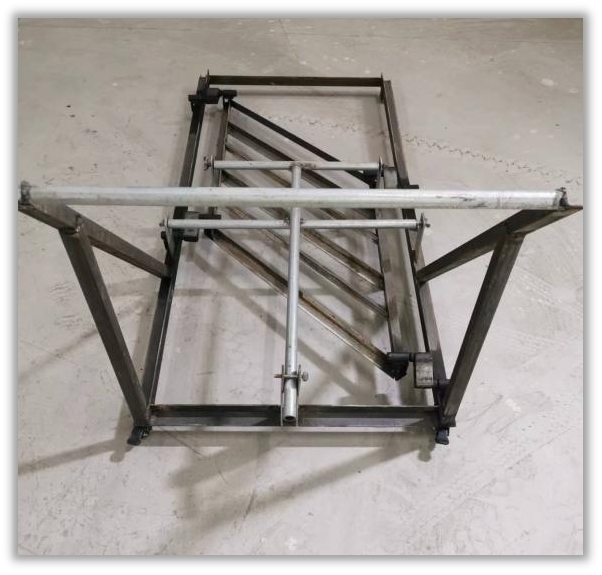

▲接地扁鐵色標加工噴涂模具

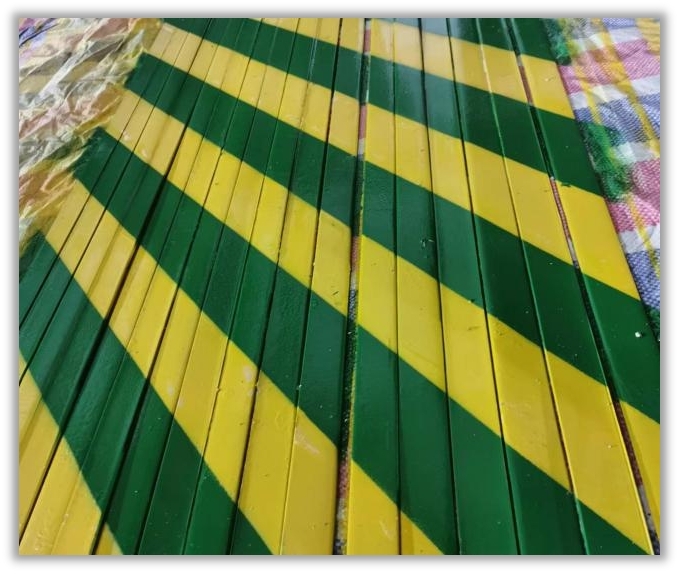

▲噴漆分隔線條清晰、明亮



5.配電箱在吸音板表面安裝

       由于陶鋁吸音板承重有限

，在吸音板表面直接安裝支架固定配電箱
，會因為吸音板無法承受配電箱重力而導致吸音板破碎墜落。因此在施工前
，項目部組織人員進行現場分析了解施工環境
，提出在吸音板安裝前，先根據配電箱尺寸大小
，在墻體表面提前固定安裝支架，再安裝吸音板
，最后貼合吸音板表面安裝配電箱的施工方案
。采用40*4角鋼制作“T”型架，長度為吸音板施工厚度+1/2配電箱厚度
，根據配電箱尺寸上下四角固定
，左右分別收縮5cm支架不露邊的要求進行支架定位安裝
。吸音板安裝則根據支架安裝位置
，切割預留孔洞
，吸音板與設備基礎支架之間的拼接處使用玻璃膠進行填堵
，最后將對應配電箱進行安裝并進行固定
。

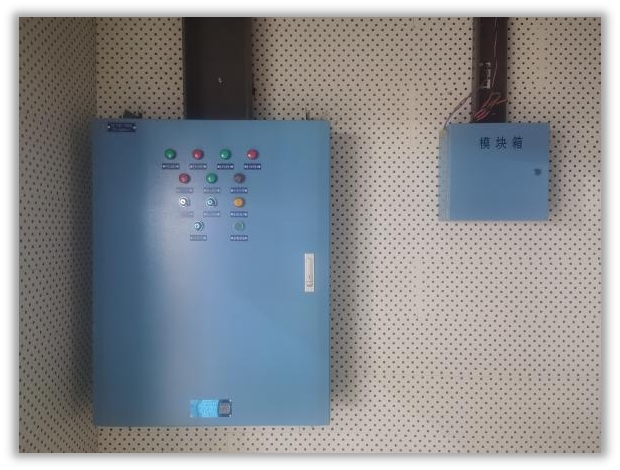

▲配電箱安裝牢固，橫平豎直



6.團隊協作

，提升效能

       數十年來

，該團隊用精雕細琢、追求完美的精神構筑了公司史上無數豐碑
，從老昆華醫院到新昆華醫院再到阜外醫院，打響了一張張閃亮的名片
。面對工程施工環境復雜、專業交叉碰撞
，工期緊張
、設計變更頻繁等諸多困難
，團隊堅持用“三個馬上”的執行力推行“三個工作法”，讓每項工作都能夠?qū)嵠饋砺湎氯ァ
，F(xiàn)如今這支團隊圍繞南網水電的實際難點
，結合各類新技術開展研究和攻關，積極探索安裝創新技術
，提高生產質量。





       項目的成功推進

，離不開公司的大力支持，更離不開全體管理人員與勞務班組的努力與付出。下一步
，項目部將以高度負責的精神
，以更加飽滿的精神狀態，認真抓好每一個環節的施工
，堅持“超前策劃
，樣板引路
，過程控制
，一次成優”的質量管理原則，加強項目的質量管理工作
，精耕細作
，確保工程質量
；開拓奮進
，避免質量通病，為創建“魯班獎”奠定堅實的基礎
。



馬 立  馬 榕  報道
